Yüksek Görünür Bölge Geçirgenliği
Çift taraflı antirefle yapı, görünür dalga boyu aralığında optik geçirgenliği yükseltir.
AR / ITO
Çift Taraflı Antirefle (AR) Kaplamalı ITO Camlar
ITO Üzerine Çok Katmanlı Sert Optik Kaplama
TEKNOMA tarafından geliştirilen çift taraflı antirefle kaplamalı ITO camlar; şeffaf iletken ITO tabakasını, optik pencerenin her iki yüzeyine uygulanan çok katmanlı sert optik kaplamalarla bir araya getirir. Bu yapı, görünür bölgede ışık geçirgenliğini artırırken yüzey yansımalarını azaltır ve ITO tabakasının elektriksel işlevini korur.
Ürün; kamera ve görüntüleme sistemleri, sensör pencereleri, optik koruyucu camlar ve yüksek görünürlük gerektiren farklı optoelektronik platformlar için geliştirilmiştir. ITO tabakası aynı zamanda şeffaf ısıtıcı ve elektromanyetik kalkanlama katmanı olarak kullanılabildiğinden, tek bir optik pencere üzerinde birden fazla işlev sunar.
Neden TEKNOMA Çift Taraflı AR Kaplamalı ITO Camları?
Düşük Yüzey Yansıması
Her iki yüzeydeki yansımaların azaltılması, görüntü netliğini ve optik verimi iyileştirir.
Şeffaf İletkenlik
ITO tabakasının elektriksel iletkenliği korunurken optik performans geliştirilir.
Çok Fonksiyonlu Kullanım
Aynı yapı; optik pencere, şeffaf ısıtıcı ve elektromanyetik kalkanlama çözümü olarak kullanılabilir.
Yüksek Homojenlik
Mıknatıssal saçtırma yöntemi, kontrollü katman kalınlığı ve yüksek kaplama homojenliği sağlar.
Uygulamaya Özel Tasarım
Katmanlar; altlık türü, hedef dalga boyu aralığı ve uygulama gereksinimlerine göre optimize edilebilir.
Ürün Yapısı ve Çalışma Prensibi
Temel ürün yapısı AR / Cam / ITO / AR şeklindedir. ITO kaplaması optik pencereye elektriksel iletkenlik kazandırırken, her iki yüzeyde bulunan çok katmanlı sert antirefle kaplamalar hava-cam arayüzlerindeki yansımaları azaltır. Böylece yalnızca ITO kaplamalı cama kıyasla daha yüksek optik geçirgenlik ve daha düşük görünür yüzey yansıması elde edilir.
Kaplama tasarımı, kullanım koşullarına bağlı olarak hedef dalga boyu aralığına göre yeniden modellenebilir. Üretim, yüksek vakumda mıknatıssal saçtırma ve iyon demeti saçtırma altyapısı ile yüksek tekrarlanabilirlikte gerçekleştirilmektedir.
Temel ürün yapısı
- AR
- Cam / Glass
- ITO
- AR
Uygulanabilen Altlıklar
Kaplama sistemi farklı optik ve endüstriyel altlıklar için özelleştirilebilir. Mevcut çalışma kapsamında değerlendirilen ve uygulanabilen başlıca altlıklar aşağıdadır:
- 2,25 mm Schott Borofloat® 33 cam
- 3,30 mm Schott Borofloat® 33 cam
- Kuvars cam
- Safir
- Fused silica ve diğer optik camlar
Uygulama Alanları
- Kamera ve görüntüleme sistemleri
- Display ve görüntüleme teknolojileri
- Sensör pencereleri ve optik koruyucu camlar
- Tıbbi ve biyomedikal optik cihazlar
- LIDAR ve optik algılama sistemleri
- Savunma ve havacılık optikleri
- Lazer optikleri
- Optik ve fotonik sistemler
- Mikroskop ve teleskop optikleri
- Araştırma ve laboratuvar uygulamaları

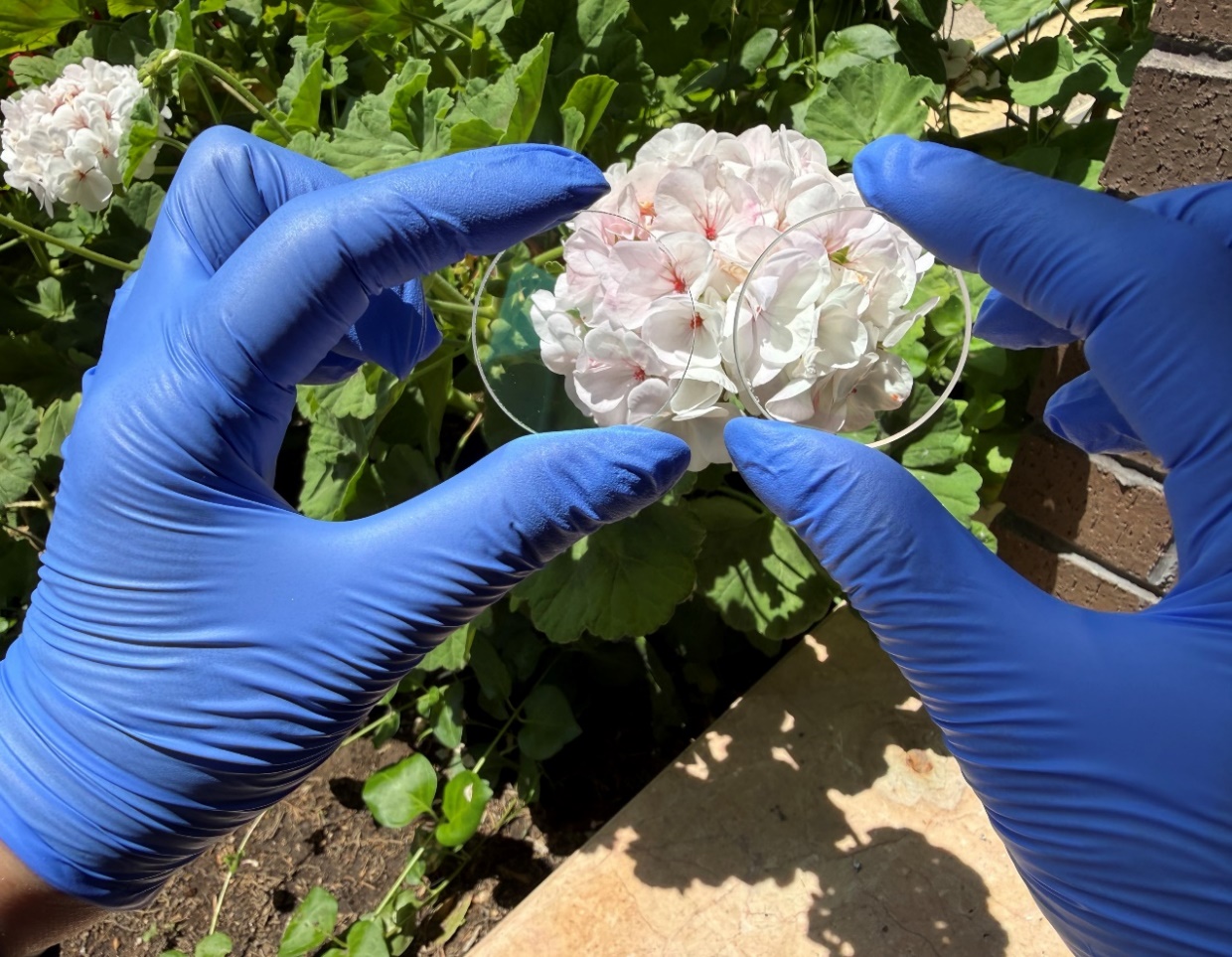

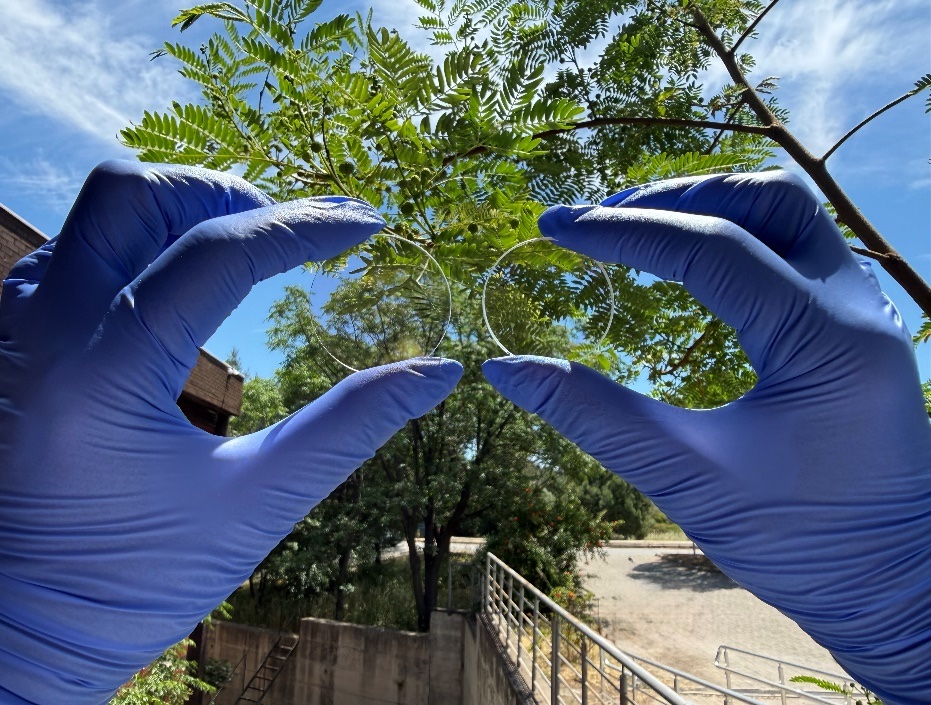

Görsel Performans
Çift taraflı antirefle kaplama, yüzeyde oluşan parlama ve yansımaları azaltarak arka planın daha net algılanmasını sağlar.
Optik Performans
Aşağıdaki spektrumlarda kaplamasız Schott Borofloat® cam (BS), ITO kaplamalı cam (BS/ITO) ve çift taraflı antirefle kaplamalı ITO cam (AR/BS/ITO/AR) yapıları karşılaştırılmaktadır. Çift taraflı antirefle kaplama, görünür bölgede geçirgenliği yükseltirken yansımayı azaltmaktadır.
Optik Performans Sonuçları
| Optik Performans | Değer |
|---|---|
| Ortalama geçirgenlik (400–700 nm) | %93,97 |
| Geçirgenlik (@550 nm) | %96,64 |
| Ortalama yansıma (400–700 nm) | %3,51 |
| Yansıma (@550 nm) | %1,20 |

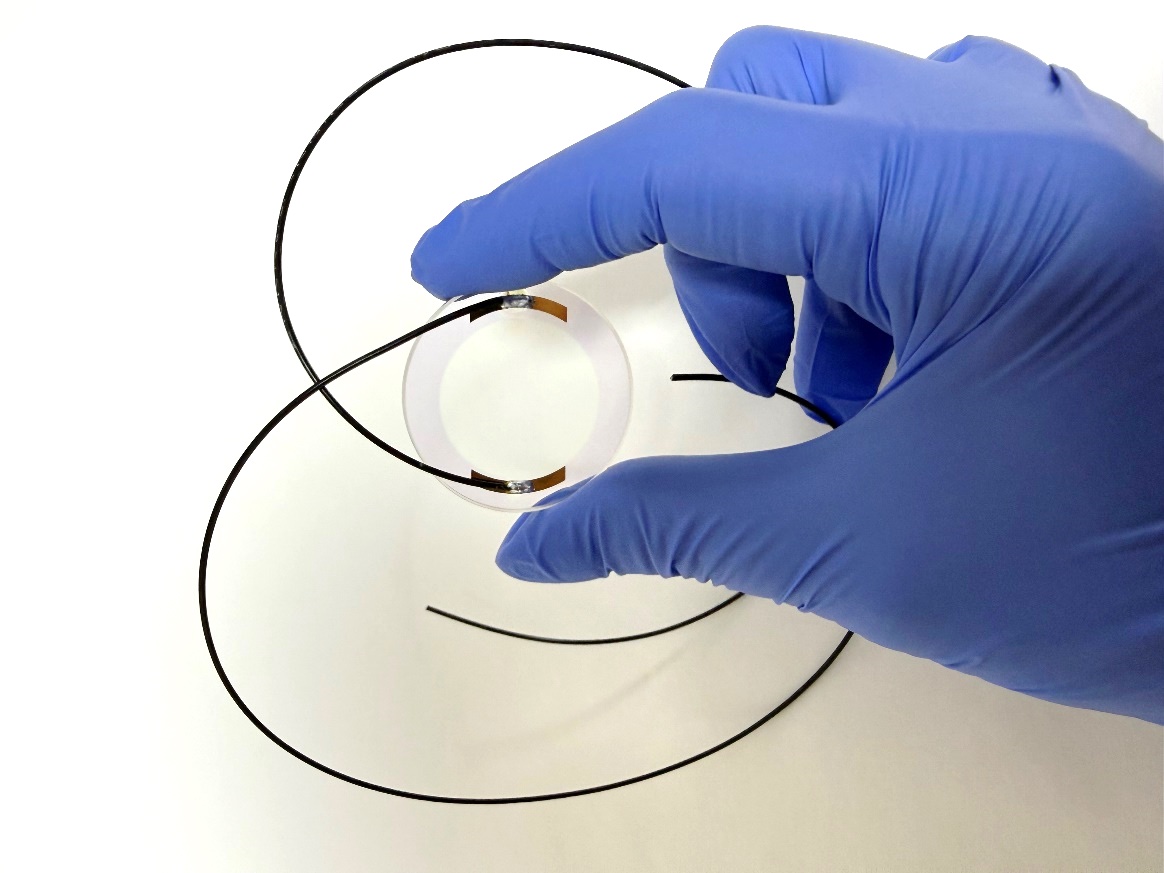

Şeffaf Isıtıcı ve Buğu/Buzlanma Önleme
Çift taraflı sert antirefle kaplama uygulanmış ITO cam üzerine Au elektrotlar entegre edildiğinde, elektrik akımı ITO tabakası üzerinden geçirilerek yüzeyde kontrollü rezistif ısıtma sağlanır. Bu özellik, optik pencere üzerinde oluşabilecek buğulanma ve buzlanmanın giderilmesi veya önlenmesi için kullanılabilir.
Şeffaf ısıtıcı işlevi; kamera pencereleri, sensörler, savunma ve havacılık sistemleri ile dış ortam koşullarında çalışan optik düzenekler için yüksek görünürlük sağlayan bir çözüm sunar.
Elektromanyetik Kalkanlama
ITO tabakası, elektriksel iletkenliği sayesinde optik geçirgenliği korurken -20 dB üzeri elektromanyetik kalkanlama işlevi de sağlayabilmektedir. Böylece optik pencerenin yalnızca görüntü aktarımı için değil, hassas elektronik ve optik bileşenlerin elektromanyetik etkilerden korunması amacıyla da kullanılması mümkün olur.
Öne Çıkan Özellikler
- ITO tabanlı çift taraflı antirefle optik yapı
- Yüksek görünür bölge geçirgenliği
- Düşük yüzey yansıması
- Şeffaf elektriksel iletkenlik
- Buğu ve buzlanma önlemeye uygun şeffaf ısıtıcı işlevi
- Elektromanyetik kalkanlama özelliği
- Çok katmanlı sert optik kaplama
- Hedef dalga boyuna göre optimize edilebilir tasarım
- Yüksek optik homojenlik
- Mıknatıssal saçtırma teknolojisi
- Büyük alan kaplama altyapısına uygun üretim
- Yüksek proses tekrarlanabilirliği
Uygulamaya Özel Üretim ve Teknik Destek
TEKNOMA, altlık malzemesi, cam boyutu, hedef dalga boyu aralığı, optik geçirgenlik, yansıma ve elektriksel performans gereksinimlerine göre ürünü özelleştirebilir.
Prototip üretimden büyük alan kaplamalara kadar farklı ihtiyaçlar için optik modelleme, kaplama geliştirme ve karakterizasyon desteği sunulmaktadır.
Projenize özel çift taraflı AR kaplamalı ITO cam çözümleri için TEKNOMA ile iletişime geçin.
